电容标签传感器（定制）

透明标签适用。
- 价格：￥2400.00-3800.00

  市场价：￥120.00

  会员价格：
  普通会员：￥2400.00-3800.00

  青铜会员：￥2160.00-3420.00

  白银会员：￥1920.00-3040.00

  黄金会员：￥1800.00-2850.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
重量：0.000KG
- 规格：
- 6110 6300
- 数量：
- 加入购物车

  立即购买

商品参数

商品描述

透明标签适用。

1、专用IC为核心，性能稳定

2、自适应阈值调整，可检测各种透明/非透明物体

3、按键调节零点，灵敏度

4、一键示教功能，使用更方便

5、电源反接保护、输出短路保护、过流保护

1、采用专用IC设计，调制电路，放大器内置型的检测距离达到了行业领先水平

2、保证低温工作性能，使用温度范围扩大至 -20～+65℃

3、调制发射，全信道锁相，抗干扰强

4、启动延时（25ms），避免系统启动时误触发

5、高速响应时间：0.25ms / 1ms 可选

6、灵敏度可调、Light on/Dark on模式可设置

7、双电位器、双指示灯（动作指示、稳定指示）

8、电源反接保护、输出逆接保护、输出过载保护

1、采用专用IC设计，调制电路，放大器内置型的检测距离达到了行业领先水平

2、保证低温工作性能，使用温度范围扩大至 -20～+65℃

3、调制发射，全信道锁相，抗干扰强

4、启动延时（25ms），避免系统启动时误触发

5、高速响应时间：0.25ms / 1ms 可选

6、灵敏度可调、Light on/Dark on模式可设置

7、双电位器、双指示灯（动作指示、稳定指示）

8、电源反接保护、输出逆接保护、输出过载保护

型号		LRD2100
电源	直流电压	12-36V（反接保护）
电源	电流	50mA
响应时间	打开/关断	20us最快
响应时间	开关频率	10kHz最大
输出类型	输出电流	最大150mA（短路保护）
输出类型	开关输出	NPN/暗动或亮动切换
温度	工作范围	4℃~60℃
保护措施	电源	反接保护
保护措施	开关输出	短路和过流保护

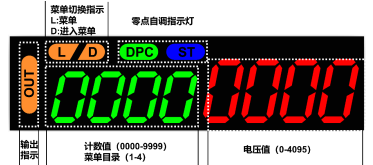

数码管显示屏：可显示计数值、当前电压值、状态指示灯和菜单功能显示。

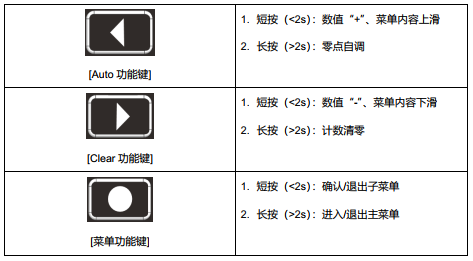

按键：实现零点自调/计数清零/增益/阈值手动调节

零点调节操作说明

两种自调节方式：

1、标签放置于检测区域中心，长按 Auto 功能键，当 DCP/ST 指示灯同时亮起，松手开始自调，当电压值位于 2000±300，同时保持不断刷新，则调零成功。如未调节成功，则需要检查标签是否对齐，若已对齐，则需要进入菜单进行调节。

2、将标签置于传送带，长按 Auto 功能按键开始自调。

菜单调节

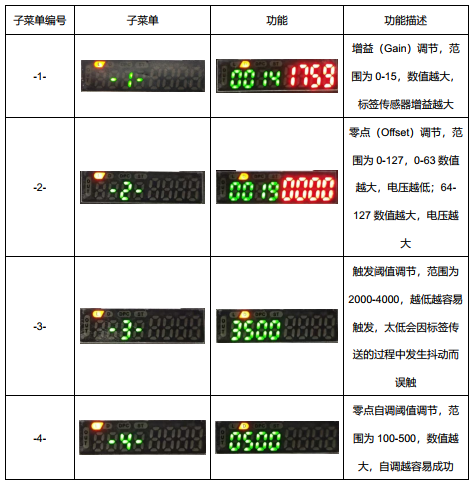

长按菜单功能键进入菜单，数码管将分别显示 “-1-/-2-/-3-/-4-”，下面是四个子菜单分别对应的内容。

当零点无法自调成功时，首先进入 -4-”，从 100 至 500，逐渐增加。设置一次参数，需要回到主界面，随后长按 Auto 功能键进行零点自调。当子菜单 -4-” 内的参数从 100-500 都无法自调成功，则将数值设置为 500，回到菜单界面，进入 -1-”，从 15 至 0，逐渐减小。设置一次参数，同样需要回到主界面，随后长按Auto 功能键进行零点自调。

回差调节

自调成功后，如果传感器在一个标签间隙内多次触发，需要增大回差，增大回差的方式有两种：
1. 进入子菜单“-2-”，调节零点，如果回差较小，则需要增加与触发阈值之间的压差，例如触发阈值设置为 3500，如要增大回差，则将零点调小（直流偏置向负方向偏移），如要减小回差，则将零点增大（直流偏置向正方向偏移）。
2. 进入子菜单“-3-”，调节触发阈值，原理同上，零点保持不变时，增大回差，需要将触发阈值调大，减小回差，需要将触发阈值减小。
备注：具体调节方案视被测标签而定，根据经验，建议优先设置“-3-”触发阈值，待操作熟悉后，可配合设置“-2-”进行零点调节。最终目的是为了消除误触。
